导光板的设计原理：

目前广泛使用的导光板其设计 原理源于我们日常所见的笔记本液晶显示屏。是将线光源转变为面光源的高科技产品。光学级亚克力为基材，运用LCD显示屏及笔记本电脑的背光模组技术，透过 导光点的高光线传导率，经电脑对导光点的计算，使导光板光线折射成面光源匀光状态制造成型。它采用光谱分析原理与激光雕刻或数码印刷技术相结合，并在恒 温、恒湿、无尘的环境条件下制作而成。它具有超薄超亮、导光均匀、节能环保、无暗区、耐用、不易黄化、安装维修简单快捷等鲜明特点。目前导光板的最大宽度 可达2000mm，长度最高达到4000mm，而最薄厚度仅为2mm。尺寸越大，为了保证亮度，厚度也要相应的增加，且导光的效果也相应的降低，最厚的导 光板也不超过20mm。

导光板的工作原理：

导光板是利用光学级的 PMMA板材，然后用具有高反射率且不吸光的高科技材料，在光学级的亚克力板材底面用激光雕刻上导光点。利用光学级亚克力板材吸取从光源发出来的光在光学 级亚克力板材表面停留，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由导光板正面射出。通过各种疏密、大小不一的导光点，可使导光 板均匀发光。反射纸的用途在于将底面露出的光线反射回导光板中，用来提高光的使用率。

导光板主要分三种：丝印导光板、激光打点导光板、线刻导光板。

丝印导光板制作的水晶灯箱，寿命约是2年（因其为油墨印刷，不管印刷技术如何提高，但现实中，印刷的东西在外使用，表露在外有温差变化，就会使得本身发黄，影响画片广告效果）如果用激光雕刻导光板或者线刻的导光板制作水晶灯箱，寿命约10年。

按制作工艺分，可分为以下三类：

丝印导光板：制作工艺简单，成本低，使用寿命短，约为2年。

激光雕刻导光板：制作工艺复杂，成本高，使用寿命长，约为10年。

线刻导光板：制作工艺较于以上两者之间，成本中等，使用寿命长，约为10年。

从长期的性价比来看，选择激光雕刻导光板和线刻导光板更具优势。

在国内市场很多厂家选择了丝印导光板，因其制作工艺简单，无深层次的技术，降低了水晶灯箱的使用寿命

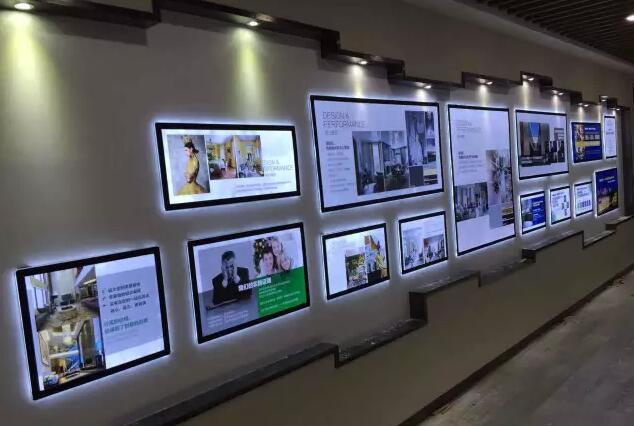

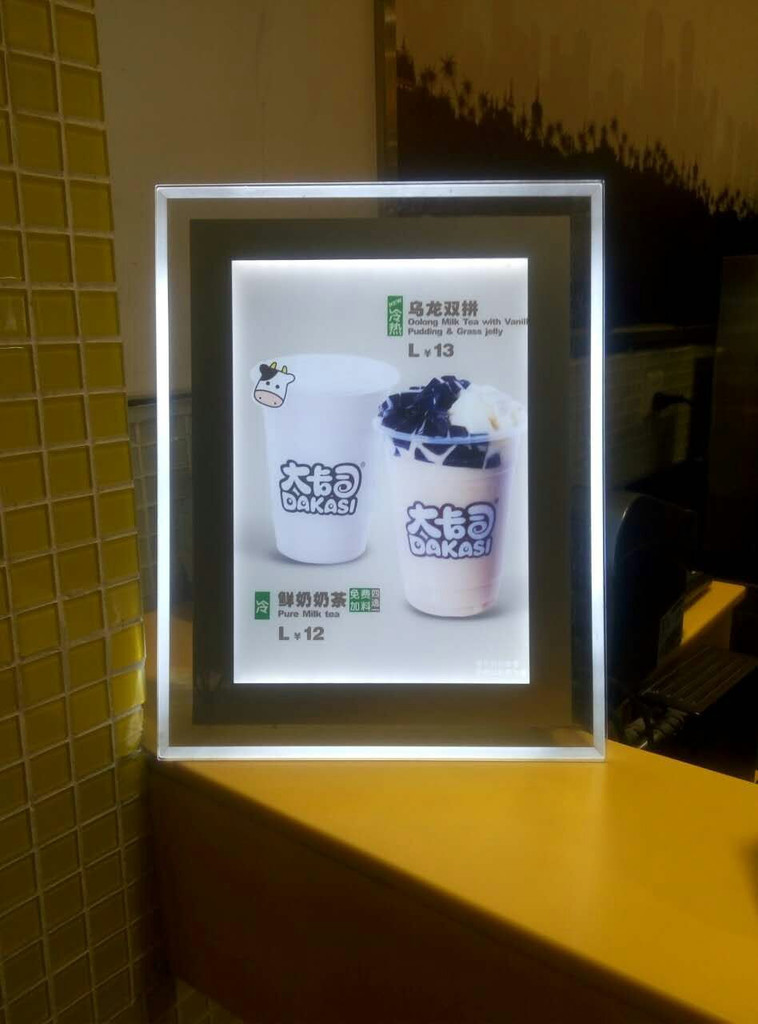

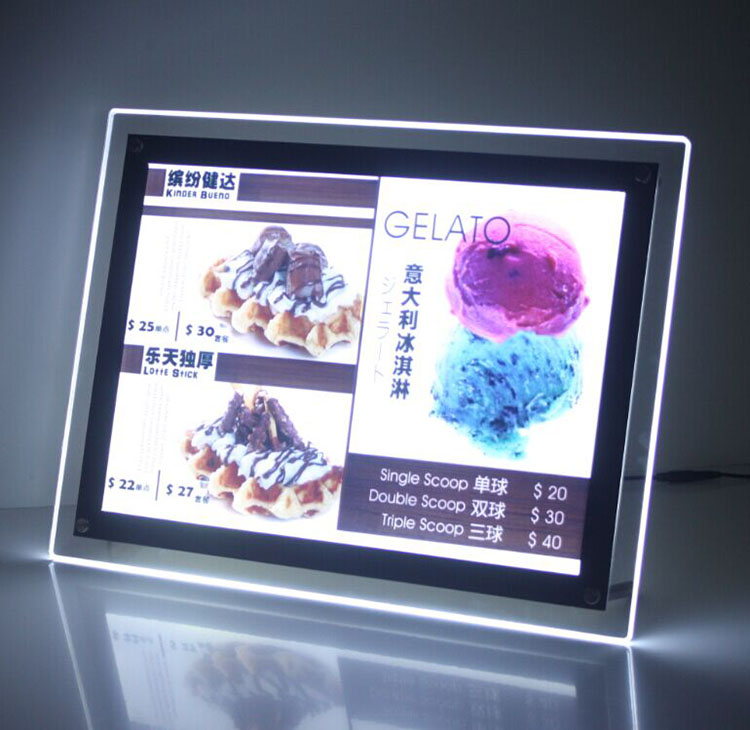

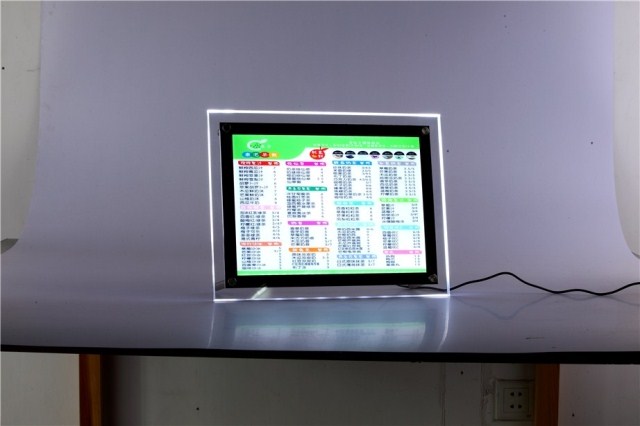

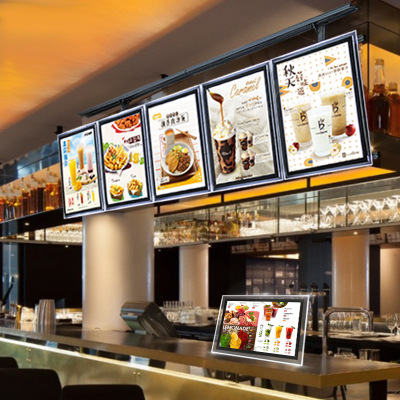

具有外观精美、发光均匀、体积超薄、节能稳定、耐侯性能好等优点。

灯箱厚度：8mm-12mm。

画片材料可采用喷绘灯片、丝印灯片、半透光或全透光广告纸、正片或反转摄影片。

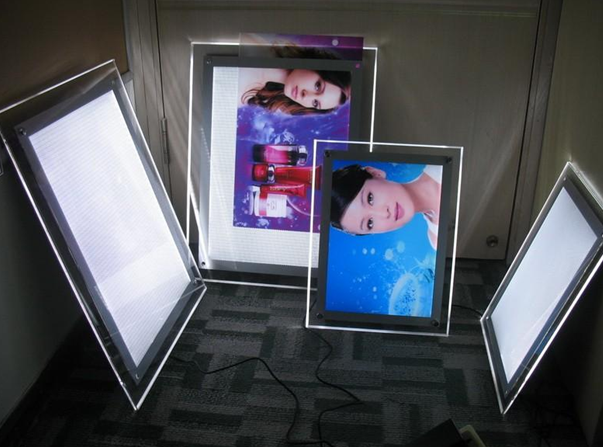

按照国外的标准尺寸主要分为5个尺寸

|| A1:760*1007mm

|| A2:496*670mm

|| A3:367*490mm

|| A4:276*363mm

|| A5:215*276mm

国内一般都是根据尺寸需求来的，需要的多大的水晶灯箱就订做多大，其实在使用过程中，做不到真正环保节能，外框尺寸跟电源，功率都是有设计要求的。
